鋁型材裝飾線條（如墻面線條、吊頂邊框、家具裝飾條）因其美觀性，常需彎曲成弧形或復雜曲線。

拉彎（StretchBending）：

-原理：在拉伸狀態下將鋁型材彎曲至模具形狀，結合拉力和彎曲力減少回彈。

-適用場景：適合中小半徑、復雜曲線（如S形、波浪形裝飾線條）。

-優點：減少材料內應力，適合高精度要求。

-工具：拉彎機、輥彎機、彎管機、定制模具。

-案例：上海中海城。

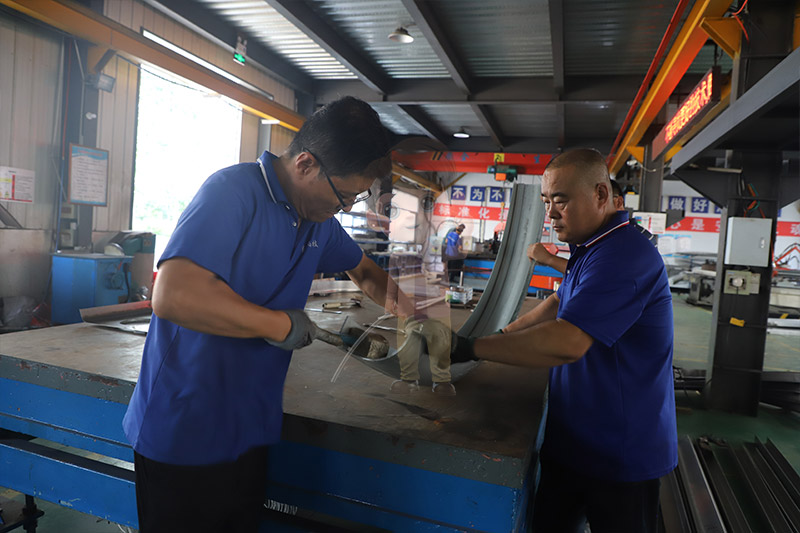

鋁型材在彎曲時會產生復雜的應力和形變，影響裝飾線條的質量。以下是盛達拉彎關鍵解決點：

正應力分布：

-彎曲時，外側受拉應力，內側受壓應力，中性軸處應力為零。

-正應力公式：\(\sigma=\frac{M\cdoty}{I}\)，其中\(M\)為彎矩，\(y\)為距中性軸距離，\(I\)為截面慣性矩。

-裝飾線條常為薄壁型材（如T形、L形），需計算截面慣性矩以確定最大應力。

應變與曲率：

-應變\(\varepsilon=\frac{y}{R}\)，其中\(R\)為彎曲半徑。

-鋁型材（如6063-T5）的延展性較好，但小半徑彎曲可能導致塑性變形或開裂。

回彈（Springback）：

-鋁型材彈性模量較高，彎曲后易發生回彈，影響弧度精度。

-解決方法：采用拉彎工藝施加預拉伸力，或在模具設計中補償回彈量（通常2-5%）。

鋁型材裝飾彎曲加工中的常見問題及解決方法：

表面劃傷或變形：

-原因：滾輪或模具表面粗糙，加工時摩擦力大。

-解決：使用拋光模具或添加潤滑劑（如潤滑油、薄膜保護）。

-預防：選擇表面陽極氧化或噴涂的鋁型材，增加耐磨性。

開裂或斷裂：

-原因：彎曲半徑過小，超出材料延展性極限，或材料內部缺陷。

-解決：選擇延展性好的鋁合金（如6063、6061），控制最小彎曲半徑（一般為材料厚度的3-5倍）。

-預防：熱處理（如T5/T6狀態）提高材料韌性，必要時進行預熱。

截面扭曲：

-原因：非對稱截面（如L形、U形）在彎曲時受力不均。

-解決：使用支撐夾具固定截面，或采用數控拉彎機控制力分布。

-預防：設計對稱截面，或在加工前模擬應力分布。

尺寸精度不足：

-原因：回彈、模具誤差或設備不精準。

-解決：通過數控設備精確控制彎曲角度，使用高精度模具。

-預防：加工前進行試件測試，調整參數。

北京盛達偉業型材拉彎廠提示注意事項

-材料選擇：根據裝飾需求選擇合適的鋁合金型材和表面處理方式，兼顧美觀與耐用性。

-最小彎曲半徑：參考鋁型材厚度與合金類型，避免過小半徑導致開裂。

-設備精度：優先選擇數控滾彎機或拉彎機，減少人工誤差。

-環境因素：加工和儲存時避免潮濕，防止鋁型材氧化或變形。

如果你有更具體的需求（例如某種截面形狀、具體弧度、加工設備推薦，或針對某地區如盛達拉彎加工廠建議），請聯系我們！
